Falta de fase e mínima tensão são condições diferentes

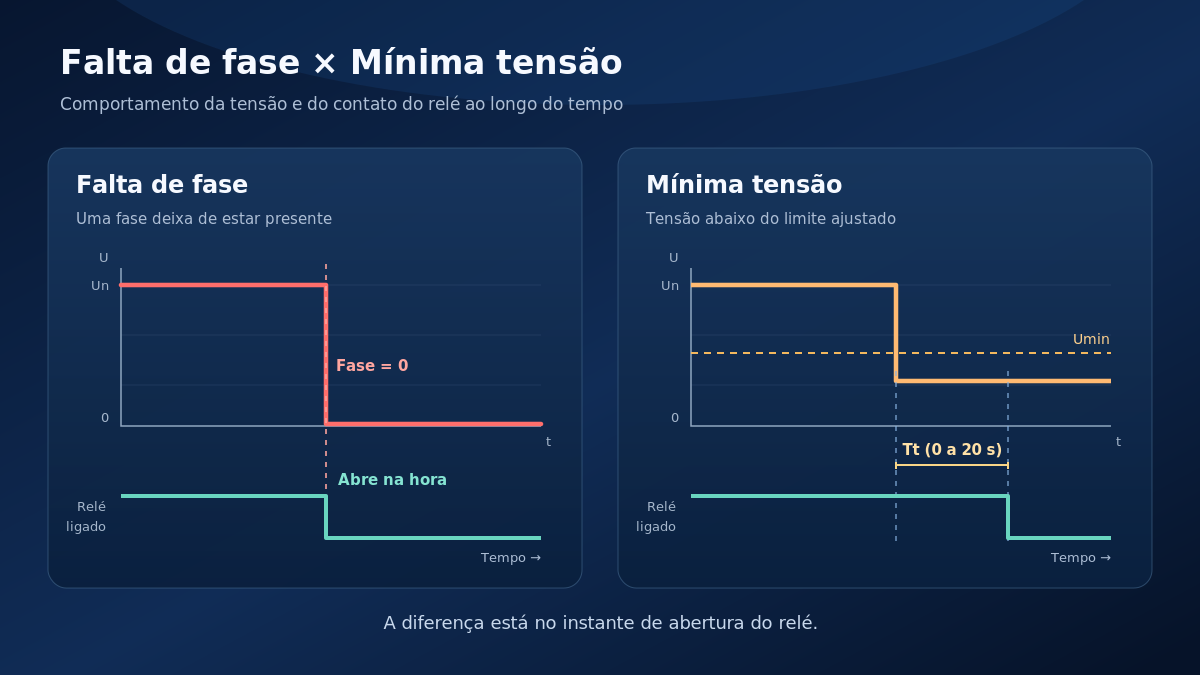

Falta de fase e mínima tensão não são a mesma falha. Na falta de fase, uma das fases some e o motor passa a trabalhar em condição perigosa; na mínima tensão, as três fases continuam presentes, mas a tensão caiu abaixo do limite que você ajustou. Por isso um monitor de tensão como o CLPT 17,5 mm trata cada caso de um jeito: na falta de fase o relé desliga na hora, e na mínima tensão ele respeita um tempo de retardo ajustável antes de desligar.

Parece detalhe, mas é essa diferença que separa um painel que protege de verdade de um painel que vive desarmando sem motivo (ou, pior, que não desarma quando precisa).

O que é falta de fase

Falta de fase é quando uma das três fases (L1, L2 ou L3) deixa de chegar ao circuito. As causas mais comuns no dia a dia de manutenção são fusível queimado, borne frouxo, cabo rompido ou problema na própria concessionária.

Para um motor trifásico, essa é uma condição crítica. Ele pode continuar girando ou tentar partir com só duas fases, o que aumenta a corrente nos enrolamentos e leva ao aquecimento. Não faz sentido esperar: quanto mais tempo nessa condição, maior o risco para o motor e para a máquina.

É por isso que, segundo o manual do CLPT, quando ocorre falta de fase o desacionamento do relé é instantâneo. O mesmo vale para a inversão de fase. Nesses dois casos, os tempos de retardo ajustados no aparelho não atuam.

O que é mínima tensão

Na mínima tensão (ou subtensão), as três fases estão lá, mas a tensão está abaixo do valor mínimo aceitável para o equipamento. Isso costuma acontecer em redes sobrecarregadas, no fim de linhas longas, em horários de pico ou quando cargas grandes partem ao mesmo tempo na mesma instalação.

Aqui a história é outra. Uma queda breve de tensão, de poucos segundos, nem sempre justifica parar a produção. Se o monitor desligar a cada afundamento rápido, a máquina para à toa e a equipe perde tempo religando. Por outro lado, se a tensão ficar baixa por mais tempo, o motor sofre, e aí o desligamento é necessário.

Por isso a mínima tensão trabalha com dois ajustes: o limite (quanto abaixo da nominal é aceitável) e o tempo de retardo no desligamento (quanto tempo a tensão pode ficar fora do limite antes de o relé abrir).

Comparação lado a lado

Como o CLPT 17,5 mm separa as duas condições

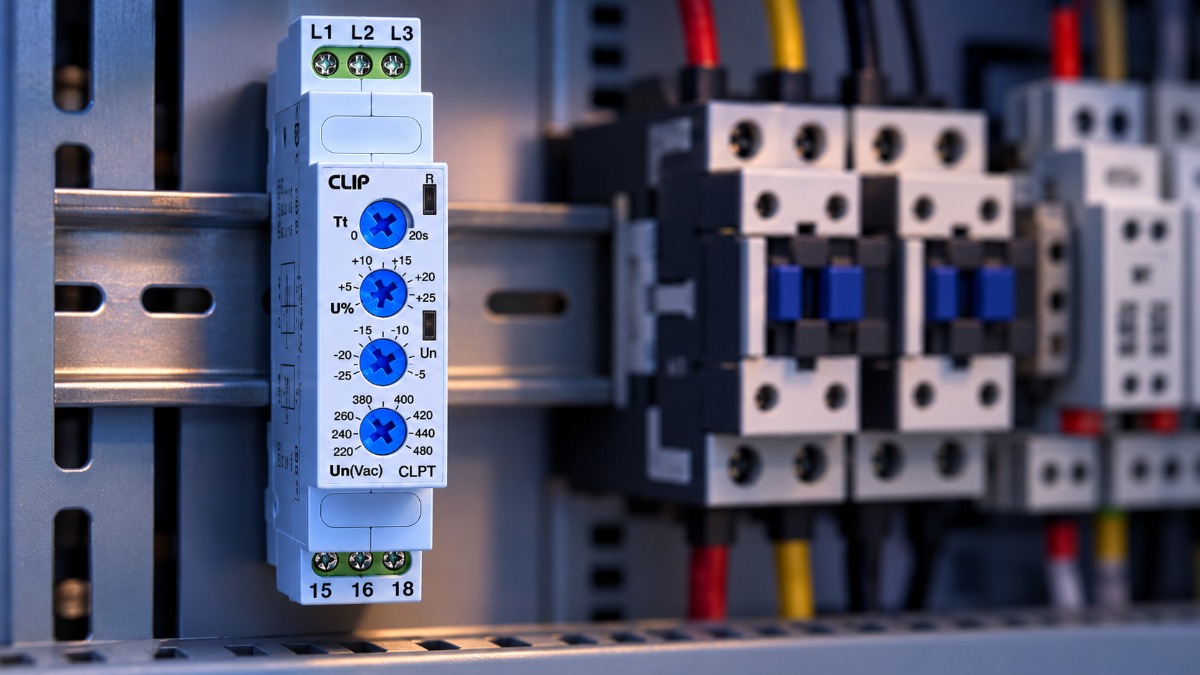

O CLPT é um monitor de tensão trifásico em caixa de 17,5 mm. De acordo com o site e o manual, ele supervisiona falta de fase, sequência de fase, assimetria (modular e angular), mínima tensão e máxima tensão, com tensão nominal de 220 a 480 Vca ajustável no frontal.

Falta e sequência: proteção sem atraso

Se uma fase faltar ou se a sequência estiver invertida, o relé de saída desliga imediatamente. A sequência considerada correta pelo aparelho é a positiva (L1, L2, L3). Não há ajuste de tempo para essas condições, justamente porque não existe situação em que valha a pena esperar.

Mínima e máxima: ajuste de Un e de U%

No frontal você escolhe a tensão nominal de operação (Un) e define, em porcentagem, quanto a tensão pode cair ou subir em relação a ela. A faixa de ajuste vai de -5% a -25% para a mínima e de +5% a +25% para a máxima.

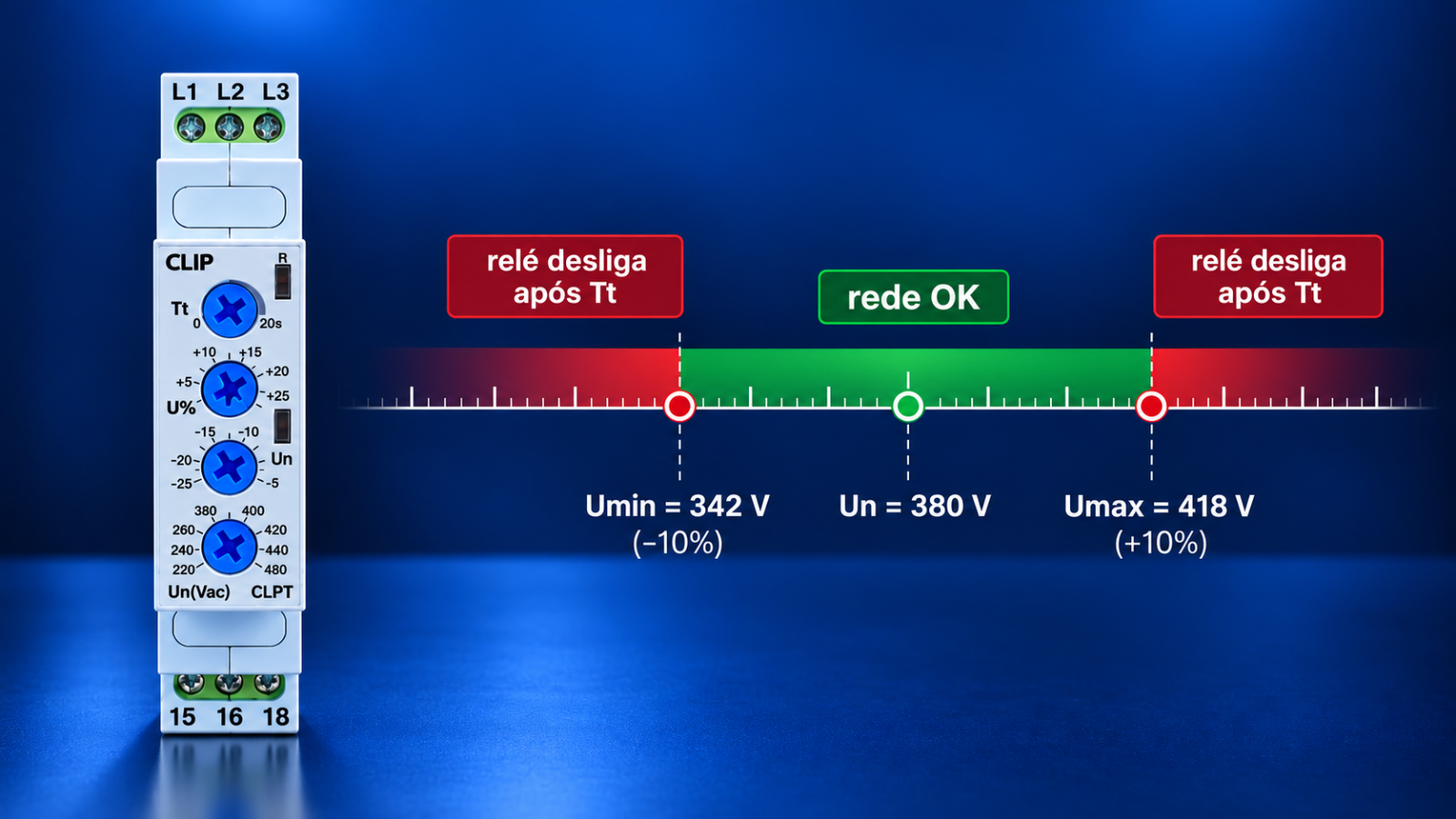

Exemplo de conta rápida: numa rede de 380 V, com mínima ajustada em -10%, o limite inferior fica em 342 V (380 × 0,90). Com máxima em +10%, o limite superior fica em 418 V (380 × 1,10). Fora dessa janela, o aparelho entende que a rede não está dentro do padrão.

Retardo no desligamento (Tt)

O tempo Tt, ajustável de 0 a 20 segundos, é quanto o CLPT espera com a tensão fora da janela antes de abrir o relé. É esse ajuste que evita desligamentos por quedas muito curtas. Com Tt em 0 s, a resposta à mínima tensão fica praticamente imediata; com valores maiores, o aparelho tolera afundamentos mais longos.

O manual também indica, para os modelos com retardo, um tempo fixo de 10 s na energização e no religamento. Na prática, depois que a rede volta ao normal, o relé não fecha no mesmo instante: ele aguarda esse tempo antes de liberar a carga.

Histerese

O manual informa histerese de 2% da tensão nominal. Isso cria uma pequena margem entre o ponto em que o aparelho detecta a falha e o ponto em que ele considera a rede normal de novo, o que ajuda a evitar que o relé fique ligando e desligando quando a tensão está oscilando bem em cima do limite.

Como ajustar na prática

1. Confirme a tensão nominal da rede e selecione o mesmo valor em Un.
2. Defina a porcentagem de mínima pensando na tolerância do equipamento protegido. Consulte os dados do motor ou da máquina, e não só o hábito da equipe.
3. Ajuste a máxima seguindo o mesmo raciocínio.
4. Escolha o Tt de acordo com a rede: se ela tem afundamentos curtos e frequentes que o equipamento suporta, um tempo maior evita paradas à toa; se o equipamento é sensível, use um tempo menor.
5. Teste com a rede normal e registre os ajustes no diagrama do painel, para a próxima equipe de manutenção saber o que foi feito.

Erros comuns

• Achar que relé de falta de fase protege contra subtensão. Só protege se o modelo tiver a função de mínima tensão e ela estiver ajustada corretamente.
• Colocar a mínima no limite mais folgado sem critério. O painel para de desarmar, mas o motor fica exposto a tensão baixa por muito tempo.
• Zerar o Tt para resolver tudo. Qualquer afundamento curto vira parada de máquina.
• Selecionar Un diferente da rede. Todo o cálculo de mínima e máxima passa a ficar errado.
• Culpar o monitor quando ele desarma por sequência. Se a sequência estiver invertida, o problema é a ligação, não o aparelho.

Normas que ajudam a entender o tema

A ABNT NBR 5410 (Instalações elétricas de baixa tensão) trata, entre outros pontos, da proteção das instalações contra quedas e faltas de tensão, e é a referência geral para projetar esse tipo de proteção em instalações de baixa tensão.

O manual do CLPT cita ensaios de imunidade a distúrbios elétricos conforme a série IEC 61000-4: a IEC 61000-4-2 (imunidade a descargas eletrostáticas), a IEC 61000-4-4 (imunidade a transientes elétricos rápidos) e a IEC 61000-4-5 (imunidade a surtos). Em resumo, são ensaios que verificam se o aparelho continua funcionando corretamente quando exposto a perturbações comuns em ambiente industrial.

Perguntas frequentes

Falta de fase e mínima tensão são a mesma coisa?

Não. Na falta de fase uma das fases deixa de chegar; na mínima tensão as três fases estão presentes, mas abaixo do limite ajustado. Por isso o CLPT desliga na hora na falta de fase e aplica o retardo Tt na mínima tensão.

O tempo de retardo do CLPT atua na falta de fase?

Não. Segundo o manual, na falta ou na inversão de fase o desacionamento é instantâneo e os tempos de retardo não atuam.

Qual a faixa de ajuste da mínima e da máxima tensão no CLPT 17,5 mm?

De -5% a -25% da tensão nominal para a mínima e de +5% a +25% para a máxima, com tensão nominal ajustável de 220 a 480 Vca.

Para que serve o tempo Tt?

É o retardo no desligamento, ajustável de 0 a 20 s. Ele define quanto tempo a tensão pode ficar fora da janela ajustada antes de o relé abrir, evitando paradas por quedas muito rápidas.

Depois que a rede volta ao normal, a carga religa na hora?

Nos modelos com retardo, o manual indica um tempo fixo de 10 s na energização e no religamento antes de o relé liberar a carga.

---

A instalação deve ser feita por profissional habilitado.
