Pulso ou retardo: qual função de temporizador usar

Use retardo (RE) quando a carga deve esperar um tempo para ligar depois que o temporizador é alimentado. Use pulso (PE) quando a carga deve ligar na hora e desligar sozinha depois do tempo ajustado. Em resumo: o retardo atrasa o início e o pulso limita a duração.

No Temporizador CLE 17,5 mm da CLIP, as duas funções estão no mesmo aparelho e você escolhe uma delas no botão de função do frontal. A seguir, veja como cada uma funciona, onde costuma ser usada e os erros mais comuns na hora de ajustar e ligar.

Como o temporizador conta o tempo

No CLE, a contagem começa no momento em que o aparelho recebe alimentação (energização). Não existe um botão ou entrada separada para disparar a contagem: ligou a alimentação, o tempo começa a correr.

O tempo é ajustado em dois botões:

1. Fundo de escala: escolhe a faixa de tempo, com as opções 0,1 s, 1 s, 10 s, 1 min, 10 min, 1 h, 10 h e 100 h.
2. Porcentagem (%): define quanto dessa faixa será usado, de 10% a 100%.

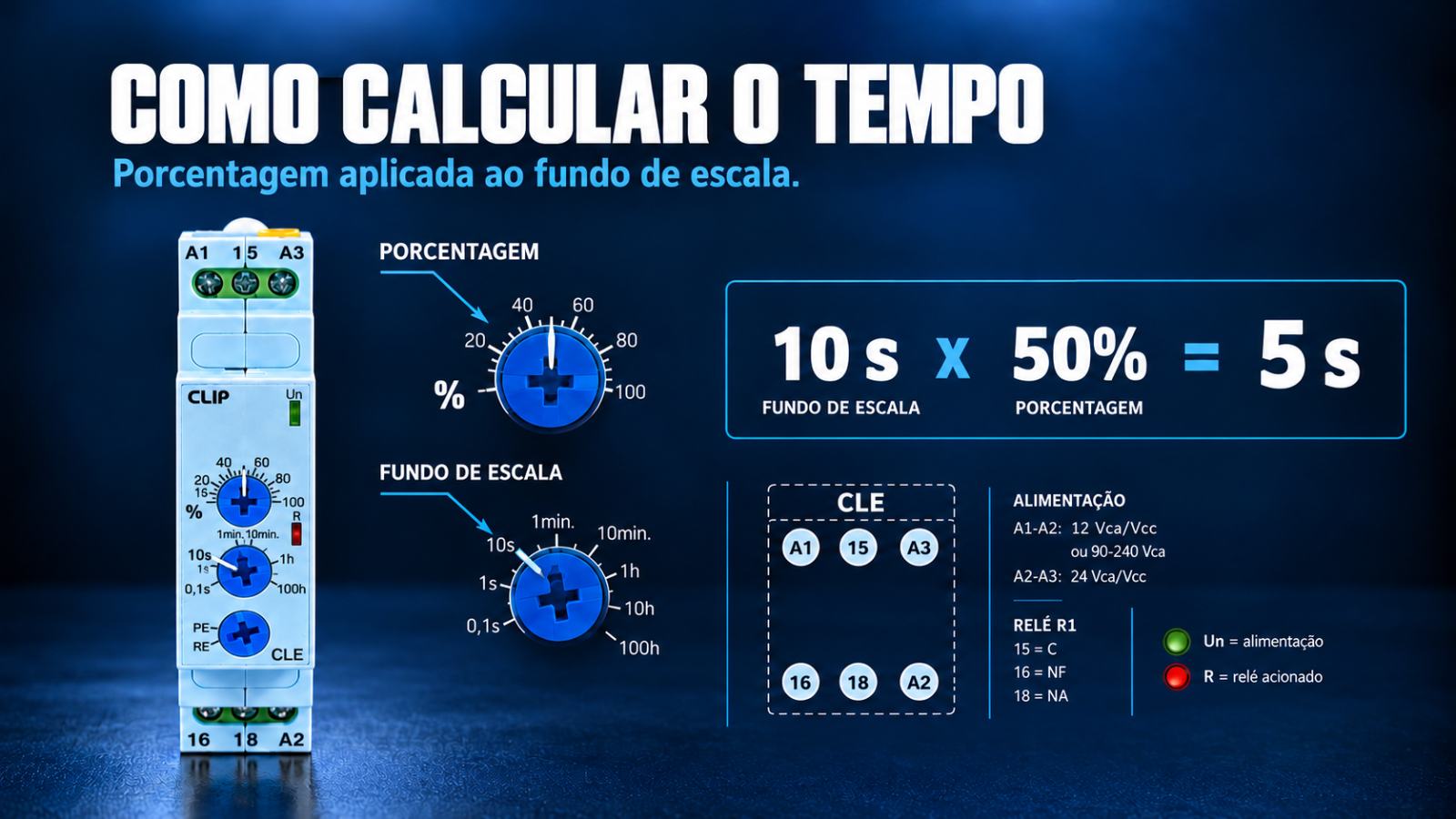

O tempo final é a porcentagem aplicada ao fundo de escala. Exemplo: fundo de escala em 10 s e porcentagem em 50% resultam em 5 s.

O terceiro botão escolhe a função: PE (pulso na energização) ou RE (retardo na energização).

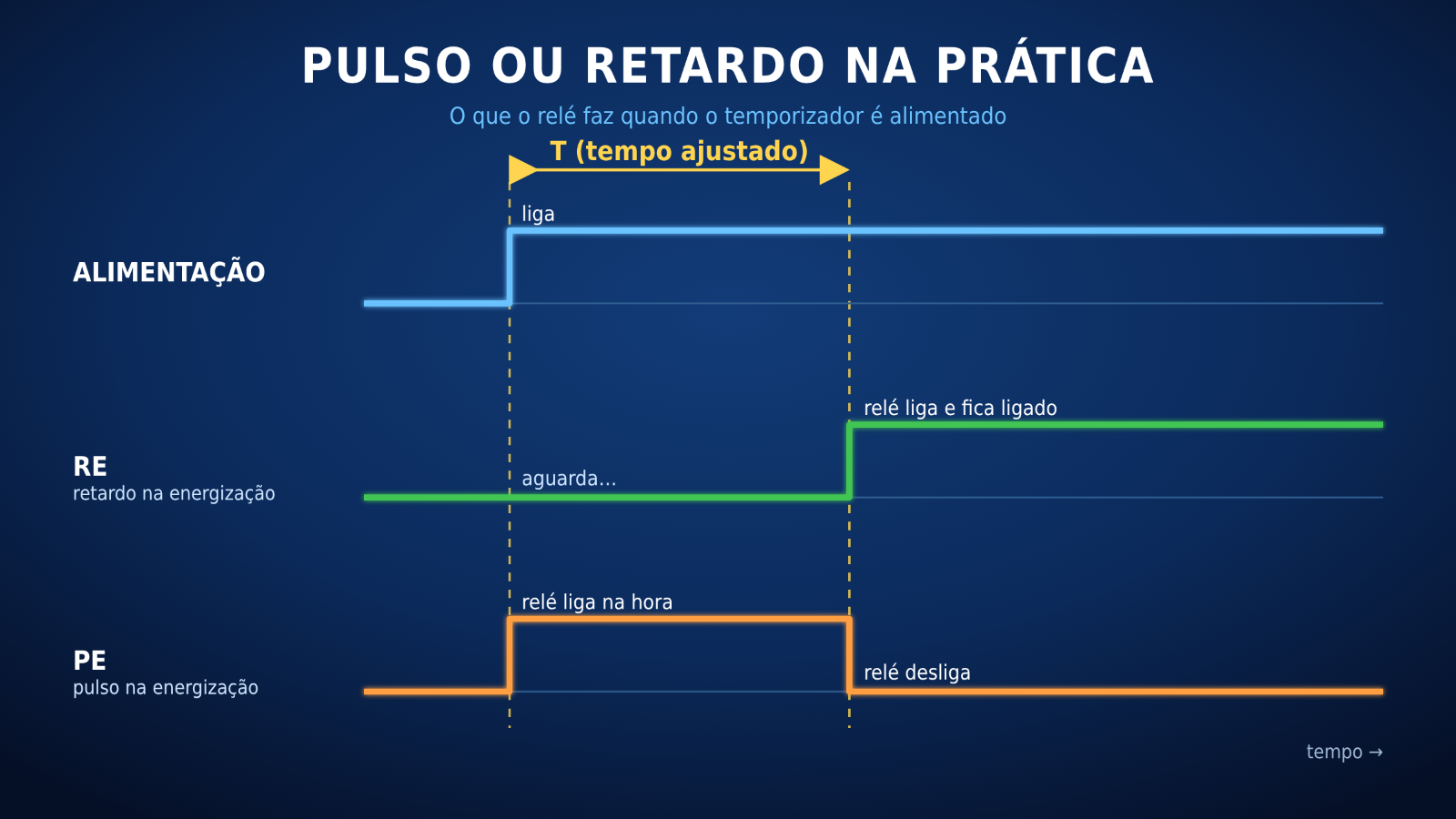

Função RE: retardo na energização

Na função RE, quando o CLE é alimentado, o relé continua desligado durante o tempo ajustado. Ao fim da contagem, o relé liga e permanece ligado enquanto houver alimentação. Quando a alimentação é retirada, o relé desliga e o temporizador volta ao início.

Situações típicas em que o retardo faz sentido:

• Partida escalonada: vários motores ou cargas ligando um depois do outro, em vez de todos ao mesmo tempo, cada um com um CLE ajustado com um tempo diferente.
• Esperar uma condição se estabilizar antes de liberar a próxima etapa do processo.
• Evitar que uma carga volte junto com as outras quando a energia retorna, dando um intervalo antes de religar.

Função PE: pulso na energização

Na função PE, quando o CLE é alimentado, o relé liga imediatamente e permanece ligado durante o tempo ajustado. Ao fim da contagem, o relé desliga, mesmo que o aparelho continue alimentado. Para gerar um novo pulso, é preciso desligar e religar a alimentação.

Situações típicas em que o pulso faz sentido:

• Sinalização por tempo limitado: uma sirene ou lâmpada que deve tocar ou acender só por alguns segundos quando um equipamento é ligado.
• Acionamento por tempo fixo: uma carga que precisa funcionar por um período definido a partir do momento em que o circuito é energizado.
• Comando temporário de partida: um sinal que só precisa existir no início da operação.

Pulso ou retardo: comparação rápida

Como ligar o CLE 17,5 mm

O CLE tem bornes em cima e embaixo, com entrada dos cabos pelo topo e pela base e parafuso na frente, para cabos de até 4 mm².

• Bornes superiores: A1, 15 e A3.
• Bornes inferiores: 16, 18 e A2.

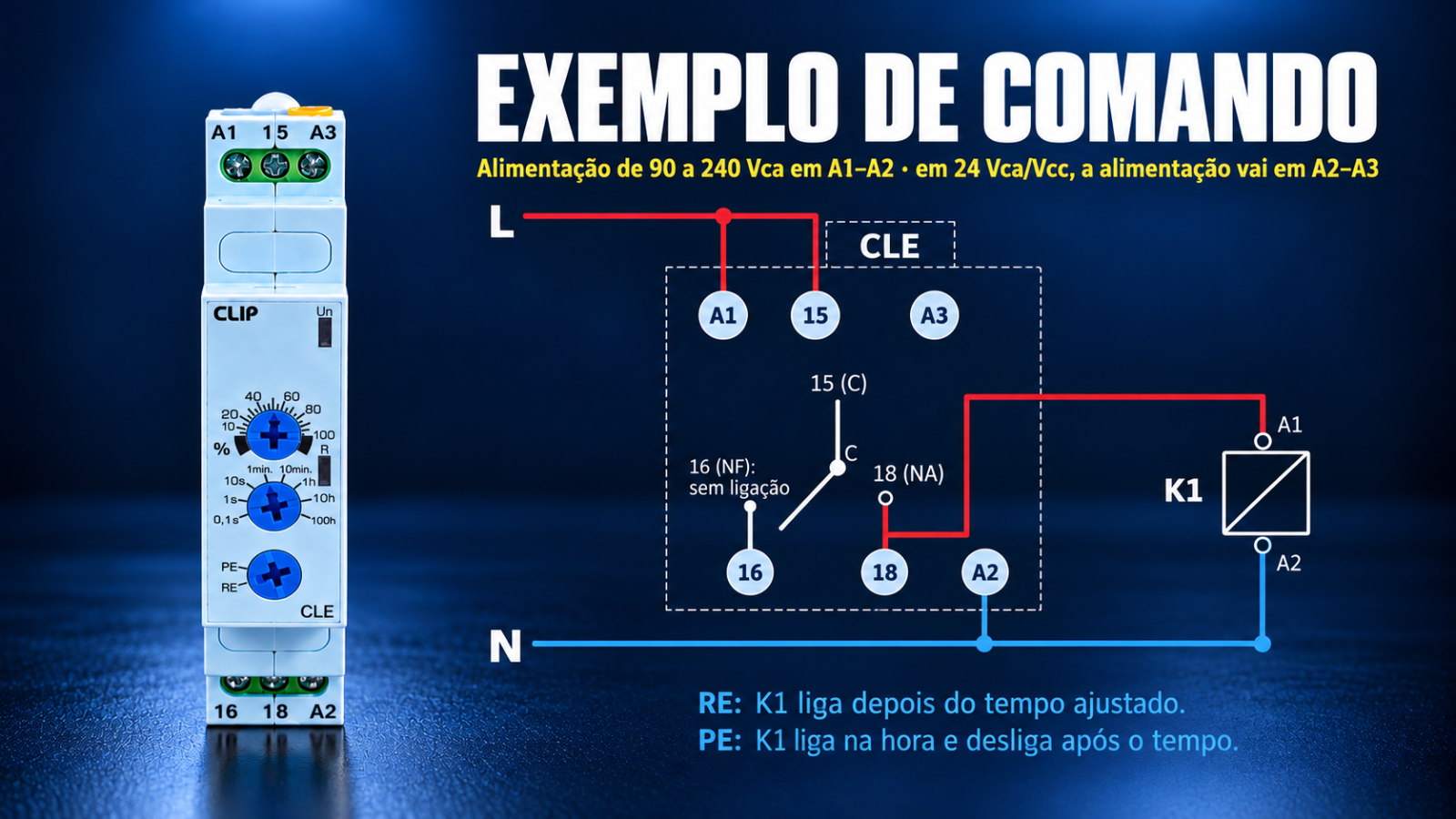

• Alimentação: entre A1 e A2 (12 Vca/Vcc ou 90 a 240 Vca, conforme o modelo). No modelo que aceita 24 Vca/Vcc, essa tensão vai entre A2 e A3, e a etiqueta de proteção desses bornes deve ser removida.
• Relé de saída (R1): 15 é o comum (C), 18 é o contato normalmente aberto (NA) e 16 é o normalmente fechado (NF).

Na prática, para uma carga que deve ligar de acordo com a função escolhida, use o contato 15–18 (NA). O contato 15–16 (NF) faz o contrário: abre quando o relé liga.

O relé do CLE é SPDT de 5 A em 250 Vca (carga resistiva, cos φ = 1). Para cargas maiores, como motores, o CLE comanda a bobina de um contator, e o contator é que aciona a carga.

No frontal, o LED Un verde indica que o aparelho está alimentado e o LED R vermelho indica que o relé está acionado. Eles ajudam a conferir se a função está se comportando como esperado.

A instalação deve ser feita por profissional habilitado. Siga as normas de instalações elétricas de baixa tensão, como a ABNT NBR 5410 (Instalações elétricas de baixa tensão), e as regras de segurança para serviços com eletricidade.

Erros comuns na escolha e no ajuste

1. Escolher a função invertida. Se a carga liga na hora quando deveria esperar, o botão de função está em PE em vez de RE, ou o contrário.
2. Usar o contato errado. Carga ligada no NF (15–16) se comporta ao contrário do esperado. Para ligar a carga com o relé, use o NA (15–18).
3. Ajustar só a porcentagem. O tempo depende também do fundo de escala. 50% em 1 min são 30 s; 50% em 10 min são 5 min.
4. Esperar um novo ciclo sem cortar a alimentação. No CLE, a contagem começa na energização. Para reiniciar, é preciso desligar a alimentação por pelo menos o tempo mínimo de reset indicado no manual (100 ms).
5. Ligar carga acima da capacidade do relé. Acima de 5 A, use contator.
6. Alimentar 24 V nos bornes errados. No modelo com 24 Vca/Vcc, essa tensão vai em A2–A3, não em A1–A2.

Perguntas frequentes

Qual a diferença entre pulso e retardo no temporizador?

No retardo (RE), o relé espera o tempo ajustado para ligar e depois fica ligado. No pulso (PE), o relé liga assim que o temporizador é alimentado e desliga ao fim do tempo.

Como calculo o tempo no CLE?

Multiplique o fundo de escala pela porcentagem escolhida. Com fundo de escala de 1 min e 50%, o tempo é de 30 s.

Qual contato devo usar para ligar a carga?

Para a carga ligar quando o relé aciona, use o contato normalmente aberto, entre os bornes 15 (comum) e 18 (NA).

Posso ligar um motor direto no CLE?

O relé do CLE é de 5 A em 250 Vca. Para motores e outras cargas maiores, o CLE deve comandar a bobina de um contator.

E se eu precisar de atraso ao desligar?

Pulso e retardo do CLE contam a partir da energização. Para atraso no desligamento, a linha de temporizadores da CLIP tem outras funções descritas no mesmo manual. Fale com a gente para indicar o modelo certo.

Ficou na dúvida sobre qual função usar?

Conte para a gente o que a carga precisa fazer e a tensão de alimentação disponível, e a CLIP indica o ajuste certo.

• Fale com a CLIP no WhatsApp (mensagem: PULSO-RETARDO)
• Conheça o Temporizador CLE 17,5 mm
